Manual de Diagramas Eléctricos para Ford Ranger 1996 – Motores 2.3L 3.0L 4.0L

Diagramas Eléctricos Ford Ranger 1996, manual técnico digital descargable para el motores 2.3L, 3.0L y 4.0L. Este documento es una guía detallada que proporciona información precisa y fácil de entender sobre los esquemas eléctricos de los vehículos Ford Ranger. Si eres mecánico, técnico automotriz o propietario de una Ford Ranger 1996, este manual te será útil para comprender las conexiones eléctricas, localización de componentes y procedimientos de diagnóstico relacionados con el sistema eléctrico del vehículo.

Este manual está diseñado para ser una referencia completa en la solución de problemas y reparaciones eléctricas. A continuación, se incluyen los principales diagramas y su descripción:

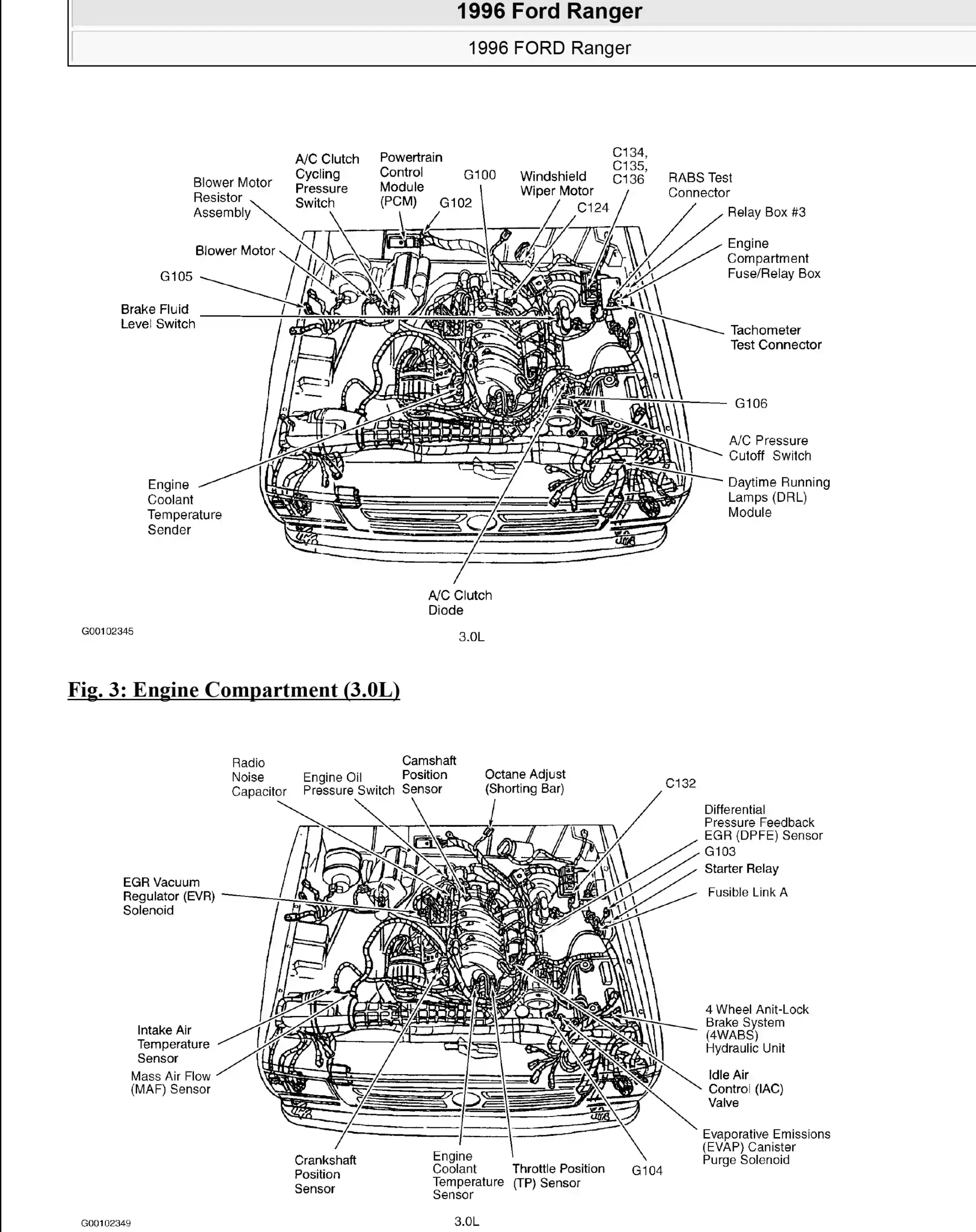

Ubicación de componentes

Muestra las principales ubicaciones de componentes del vehículo con representación en imágenes.

Diagrama General del Sistema Eléctrico

Muestra la distribución general de la energía eléctrica dentro de la Ford Ranger 1996. Incluye la conexión de la batería, el alternador, motor, transmisión, los fusibles principales, y los circuitos de energía para los componentes principales del vehículo.

📥 ¡Descarga inmediata! Obtén acceso directo al archivo y mejora la eficiencia de tus reparaciones con este diagrama eléctrico preciso y actualizado.

Aplica a motores

Estos Diagramas eléctricos completo aplican para motores con códigos.

• 2.3L
• 3.0L
• 4.0L

Contenido del manual.

• Sistema de carga.
• Ubicaciones de los componentes.
• Fusibles y disyuntores.
• Arranque inicio.
• Diagramas de cableado
  • Aire acondicionado.
  • Frenos antibloqueo.
  • Body Computer (BCM).
  • Distribución de tierra.
  • Líneas de datos de computadora DLC
  • Rendimiento de Motor (ECU/PCM).
  • Luces exteriores.

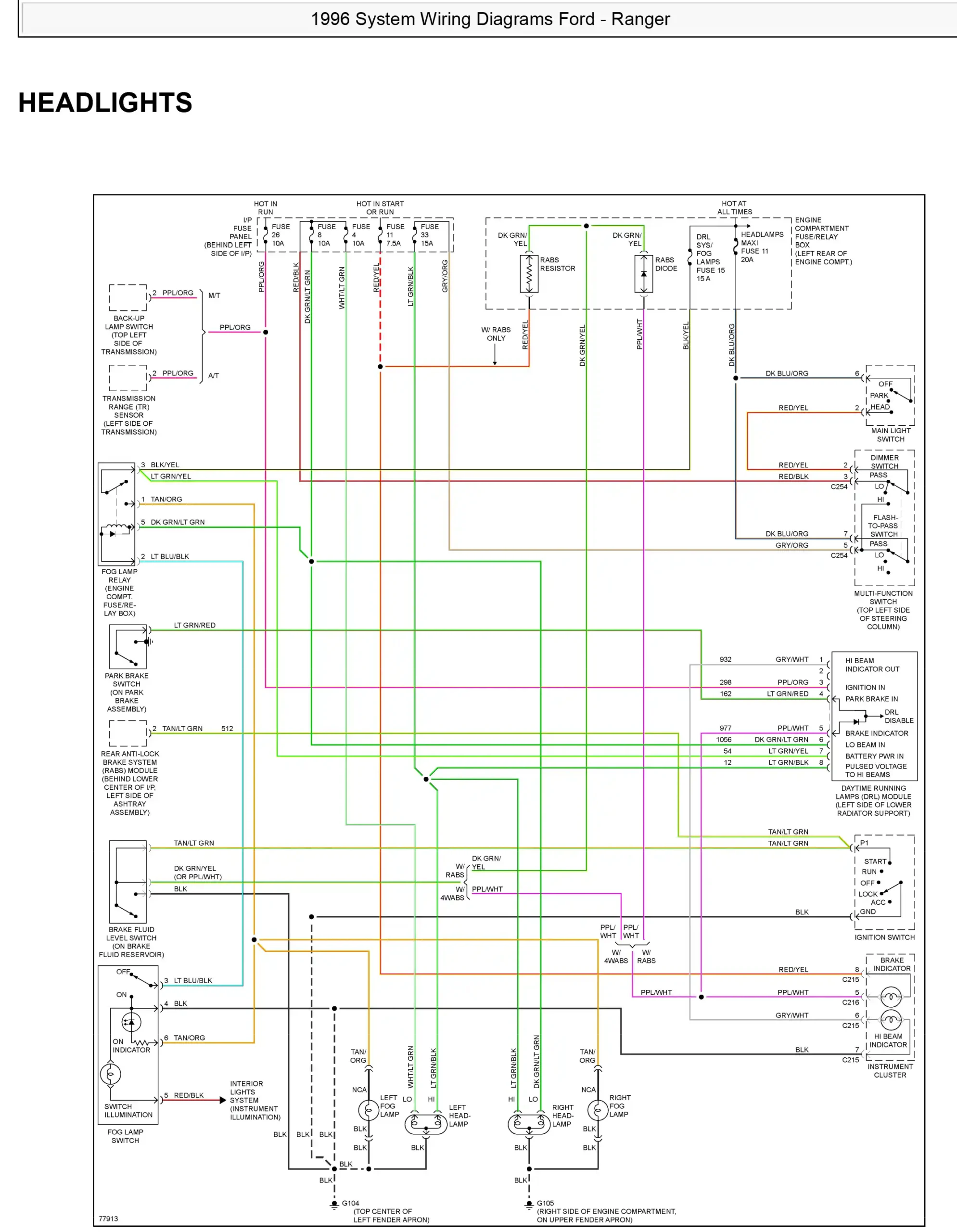

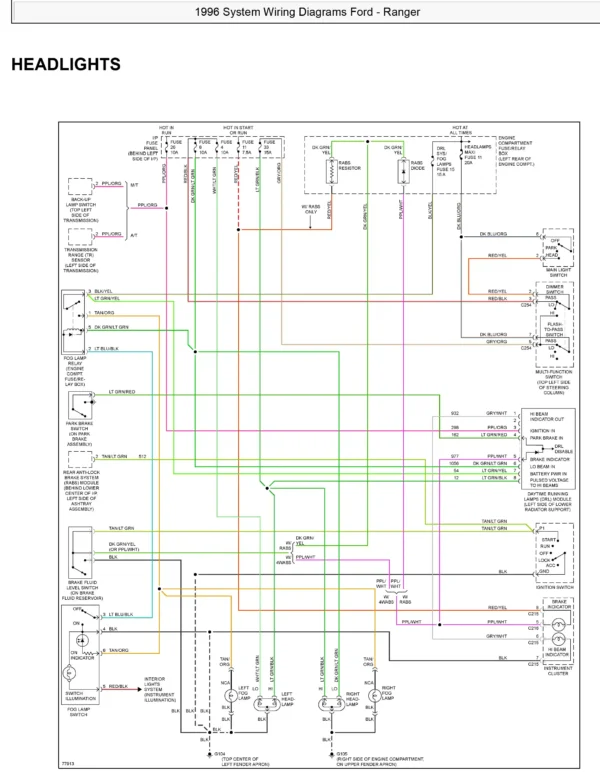

  • Faros delanteros.
  • Bocina.
  • Cuadro de instrumentos.
  • Luces interiores.
  • Distribución de energía.
  • Cerraduras eléctricas de las puertas.
  • Espejos eléctricos.
  • Asientos eléctricos.
  • Ventanas eléctricas.
  • Radio.
  • Bloqueos de cambio.
  • Arranque y carga.
  • Retención suplementaria.
  • Transmisión.
  • Sistemas de advertencia.
  • Limpiaparabrisas y lavaparabrisas.

Formato: Archivo PDF a color.
Idioma: Ingles
Páginas: 129
Tamaño: 130 MB

Descarga inmediata en PDF por Google Drive

El producto es 100% digital, de descarga inmediata, entregado en formato PDF mediante Google Drive. Compatible con computadora, tablet o celular. No se envía material físico.

Luego de finalizar la compra podrá descargar los diagramas eléctricos, también se enviará a su correo electrónico que consignó al momento de la compra Ayuda al cliente
