Diagramas Eléctricos Toyota RAV4 2009 al 2012

Diagramas Eléctricos Toyota RAV4 2009 al 2012

Diagramas Eléctricos Toyota RAV4 2009 al 2012 Completo idioma Inlges, aplica a motores.

• 1AZ-FE
• 2AZ-FE
• 2AD-FHV
• 2AD-FTV
• 2GR-FE
• 3ZR-FAE

Modelos de Vehiculo.

• ACA30, ACA33, ACA38, ALA30, ALA35, GSA33, ZSA30, ZSA35.

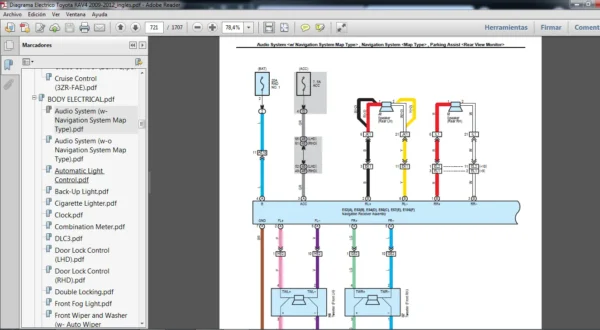

Diagramas a full color en formato pdf y muy completo, este manual resulta útil para resolver problemas con relays, fusibles, conectores, cableados y hacer seguimiento eléctrico a cualquier problema del vehículo.

Contenido (Ingles):

• Introducción
• Circuito del sistema
  • MOTOR
  • TRANSMISIÓN
  • LÍNEA DE CONDUCCIÓN
  • SUSPENSIÓN Y EJE
  • FRENO
  • DIRECCION
  • SISTEMA DE CALEFACCIÓN Y AIRE ACONDICIONADO
  • RESTRICCIONES
  • VALORES
  • SISTEMA DE CONTROL DE CRUCERO
  • CARROCERÍA ELÉCTRICA
  • CUERPO
  • SISTEMA DE COMUNICACIÓN
  • Fuente de alimentación/red

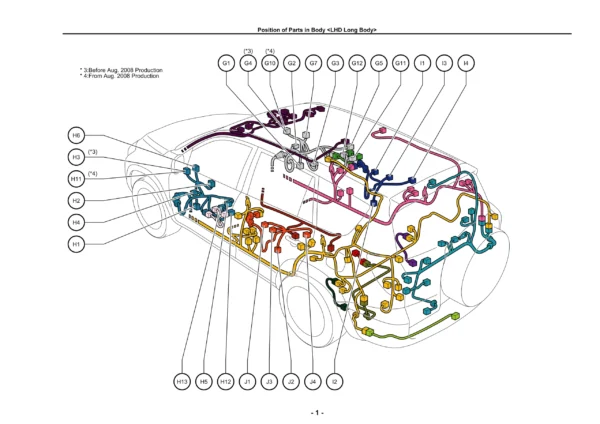

• Ubicación y enrutamiento
  • Compartimiento del motor
  • Tablero de instrumentos
  • Cuerpo
  • Asiento
• Lista de fusibles
  • Compartimiento del motor
  • Tablero de instrumentos
• Lista de conectores
  • Compartimiento del motor
  • Tablero de instrumentos
  • Cuerpo
  • Asiento
• EWD general
  • MOTOR
  • TRANSMISIÓN
  • LÍNEA DE CONDUCCIÓN
  • SUSPENSIÓN Y EJE
  • FRENO
  • DIRECCION
  • SISTEMA DE CALEFACCIÓN Y AIRE ACONDICIONADO
  • RESTRICCIONES
  • VALORES
  • SISTEMA DE CONTROL DE CRUCERO
  • CARROCERÍA ELÉCTRICA
  • CUERPO

Formato: PDF full color (Winrar).
Idioma: Ingles.
Páginas: 2800, Tamaño: 42 Mb

Al completar la compra se enviará un enlace de descarga a su correo. Asegúrese de que su dirección de correo electrónico sea la correcta.

Adquiéralo y descarga de manera inmediata, Ayuda de compra al cliente
