Diagramas eléctricos Ford F-250 F-350 2005 Super Duty mediante un completo conjunto de diagramas de cableado para las motorizaciones 5.4L, 6.0L y 6.8L.
El material reúne esquemas de Engine Performance, arranque y carga, transmisión, ABS, aire acondicionado, sistema antirrobo, líneas de datos y control de velocidad crucero. El índice identifica además un circuito específico del ventilador de refrigeración para el motor 6.0L.
Para facilitar el diagnóstico eléctrico, el paquete incorpora una extensa sección de vistas de conectores, información de fusibles y relés y localización de componentes eléctricos. Esto permite complementar el seguimiento del circuito con la identificación física de conectores y componentes. super duty 2005 f 250 f 350
Es un recurso orientado a electricistas automotrices, mecánicos, técnicos y talleres que realizan diagnóstico, reparación o seguimiento de fallas eléctricas en Ford Super Duty 2005.
Especificaciones
Marca: Ford
Modelos: F-250 Super Duty / F-350 Super Duty
Año: 2005
Motores: 5.4L / 6.0L / 6.8L
Contenido: Diagramas eléctricos / Wiring Diagrams
Formato: PDF digital, 424 páginas, 120 BM
Sistemas incluidos diagramas eléctricos Ford F-250 F-350 2005
- Engine Performance 5.4L, 6.0L y 6.8L
- Sistema de arranque y carga
- Transmisión
- Ventilador de refrigeración 6.0L
- Frenos ABS
- Aire acondicionado
- Sistema antirrobo
- Líneas de datos / comunicación
- Control de velocidad crucero
- Distribución de alimentación eléctrica
- Distribución y puntos de masa

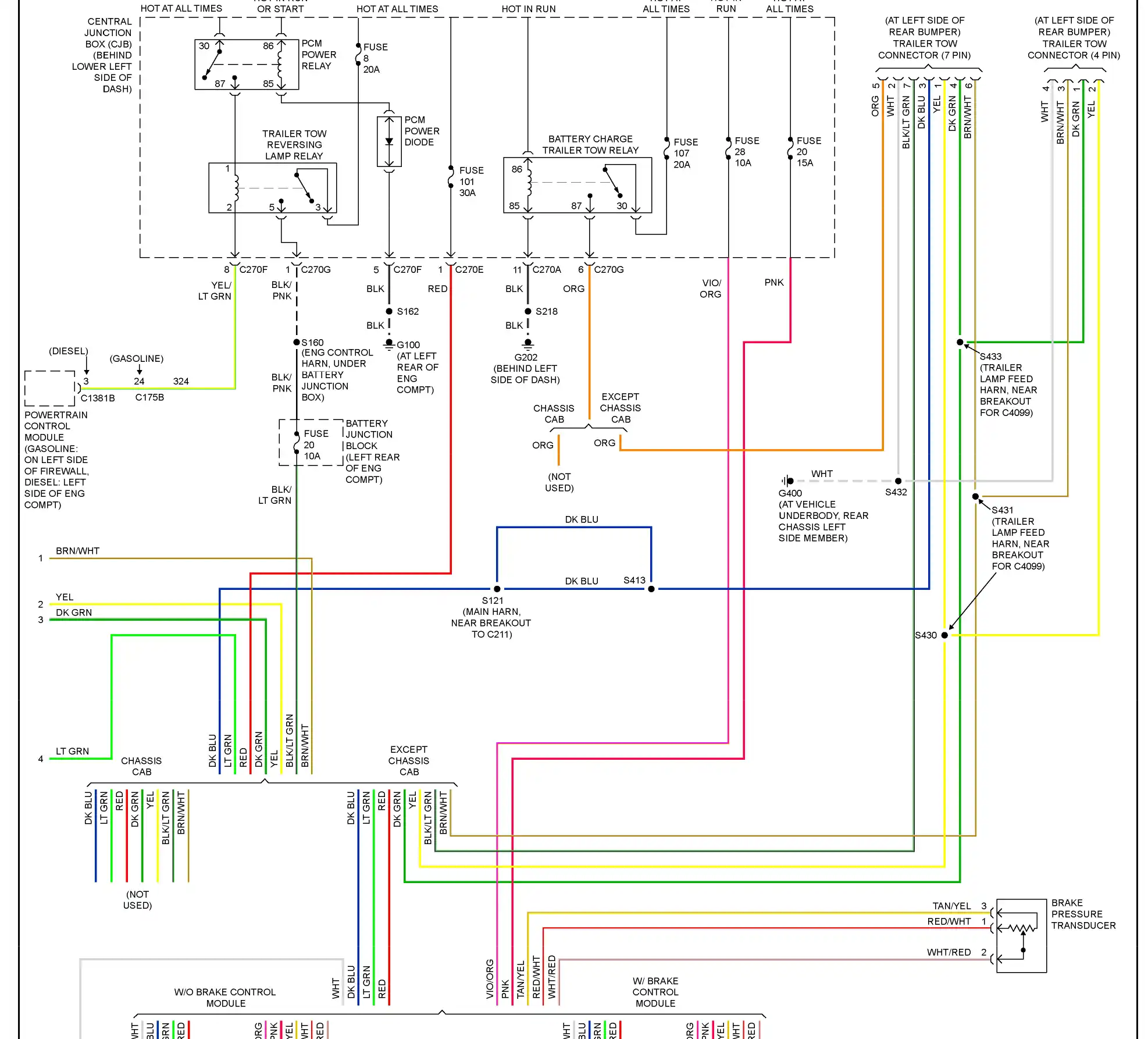

- Faros y luces exteriores
- Iluminación interior
- Tablero de instrumentos
- Bocina
- Cierre eléctrico de puertas
- Espejos eléctricos
- Asientos eléctricos
- Elevalunas eléctricos
- Radio
- Navegación
- Shift Interlock
- Sistema suplementario de retención / SRS
- Sistemas de advertencia
- Limpiaparabrisas y lavaparabrisas
- Vistas de conectores

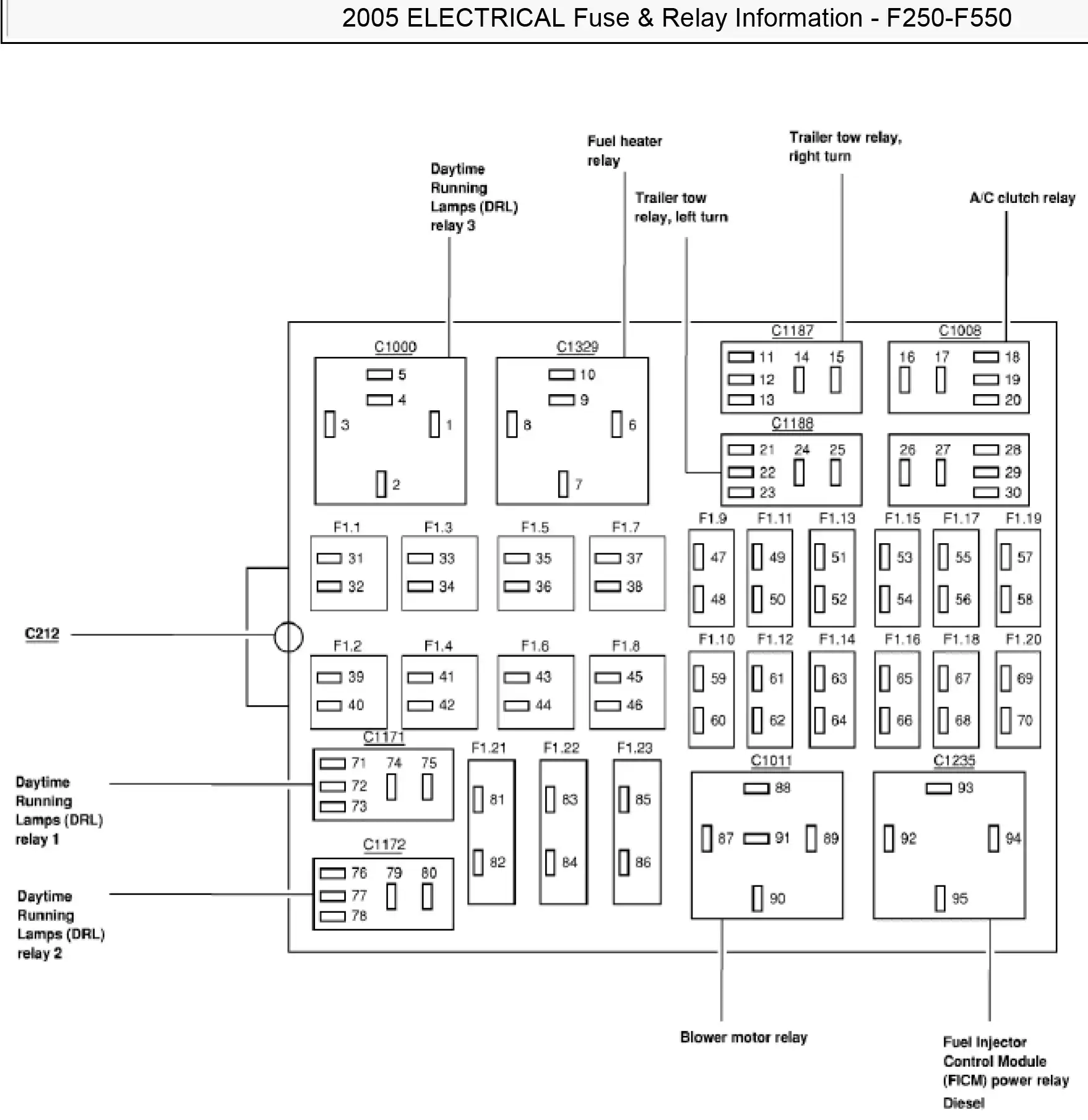

- Fusibles y relés
- Localización de componentes eléctricos
Al completar su compra se enviará un enlace de descarga a su correo. Asegúrese de que su dirección de correo electrónico sea la correcta.: Ayuda de compra al cliente
Descarga inmediata en PDF por Google Drive
El producto es 100% digital, de descarga inmediata, entregado en formato PDF mediante Google Drive. Compatible con computadora, tablet o celular, aunque es mejor usar computadora para navegar de mejor manera. No se envía material físico.
Valoraciones
No hay valoraciones aún.
