Diagramas de cableado eléctrico Jeep Wrangler 2009 – V6 3.8L (2WD y 4WD) | PDF a todo color
Diagramas de cableado eléctrico Jeep Wrangler 2009 – V6 3.8L (2WD y 4WD), equipado con el motor V6 de 3.8 L , compatible con las versiones 2WD y 4WD .
Diseñado para técnicos, talleres y aficionados, este manual está completamente ilustrado, 100 % a color y optimizado para una fácil visualización en computadoras, tabletas o para uso impreso.
Este documento incluye esquemas eléctricos de fábrica, lo que le ayudará a identificar rápidamente circuitos, conectores, conexiones a tierra y componentes en todos los sistemas del vehículo. Ideal para diagnóstico, restauración y consulta profesional.
Qué está incluido
- Diagramas de cableado eléctrico completos (estilo OEM)
- Cobertura del motor V6 de 3,8 L
- Configuraciones 2WD y 4WD
- Formato PDF con muy buena resolución
- Esquemas a todo color para mayor claridad.
Compatibilidad Diagramas de cableado eléctrico Jeep Wrangler 2009
- Modelo: Jeep Wrangler
- Año: 2009
- Motor: V6 3.8L
- Transmisión: 2WD y 4WD
Contenido del archivo (incluye índice navegable)
- Ubicación Ubicación de los componentes.
- Ubicación de los conectores.
- Ubicación de las conexiones a tierra.
- Ubicación de los empalmes.

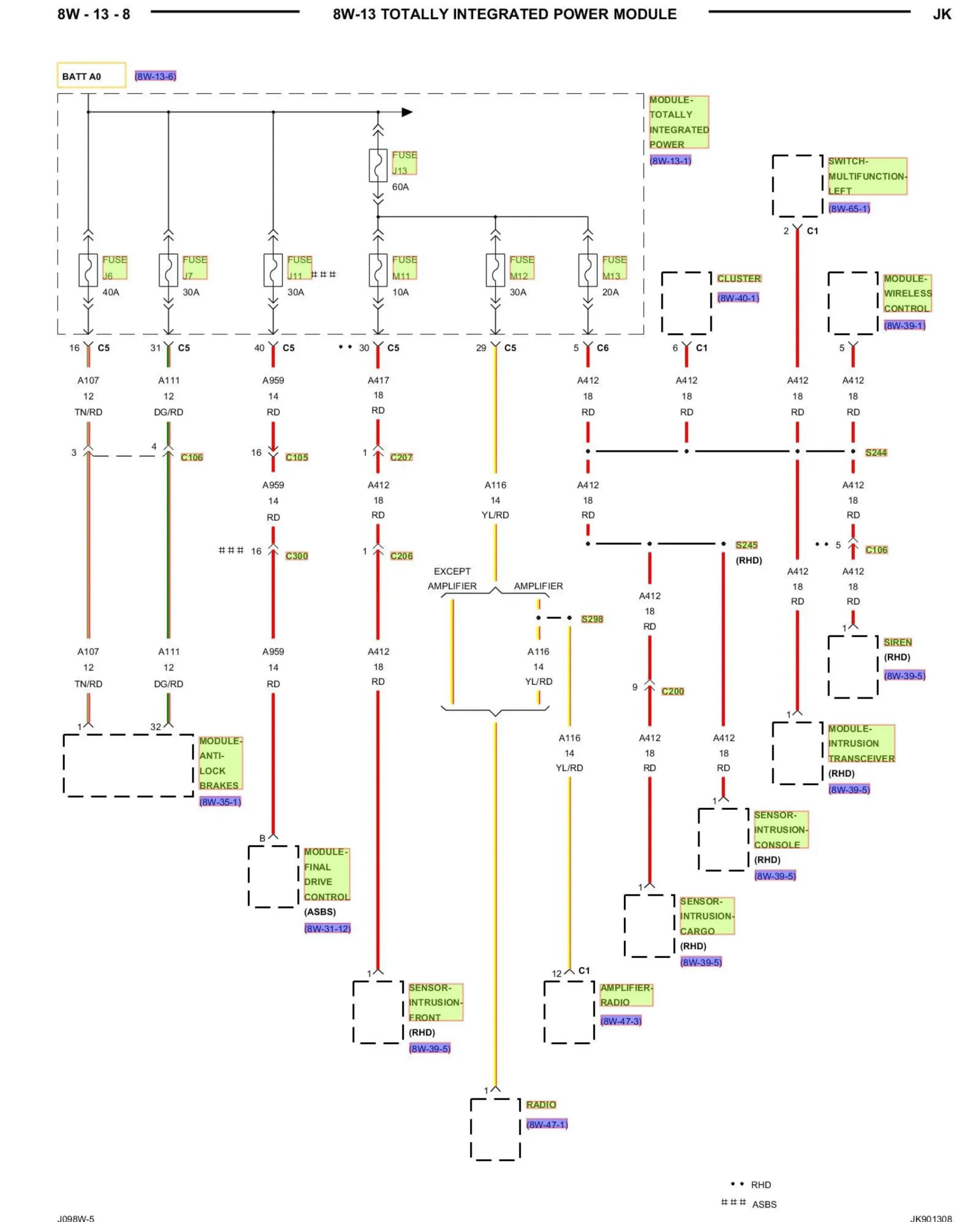

- Diagramas de cableado eléctrico.
- Información e instrucciones sobre diagramas.
- Vistas de despiece.

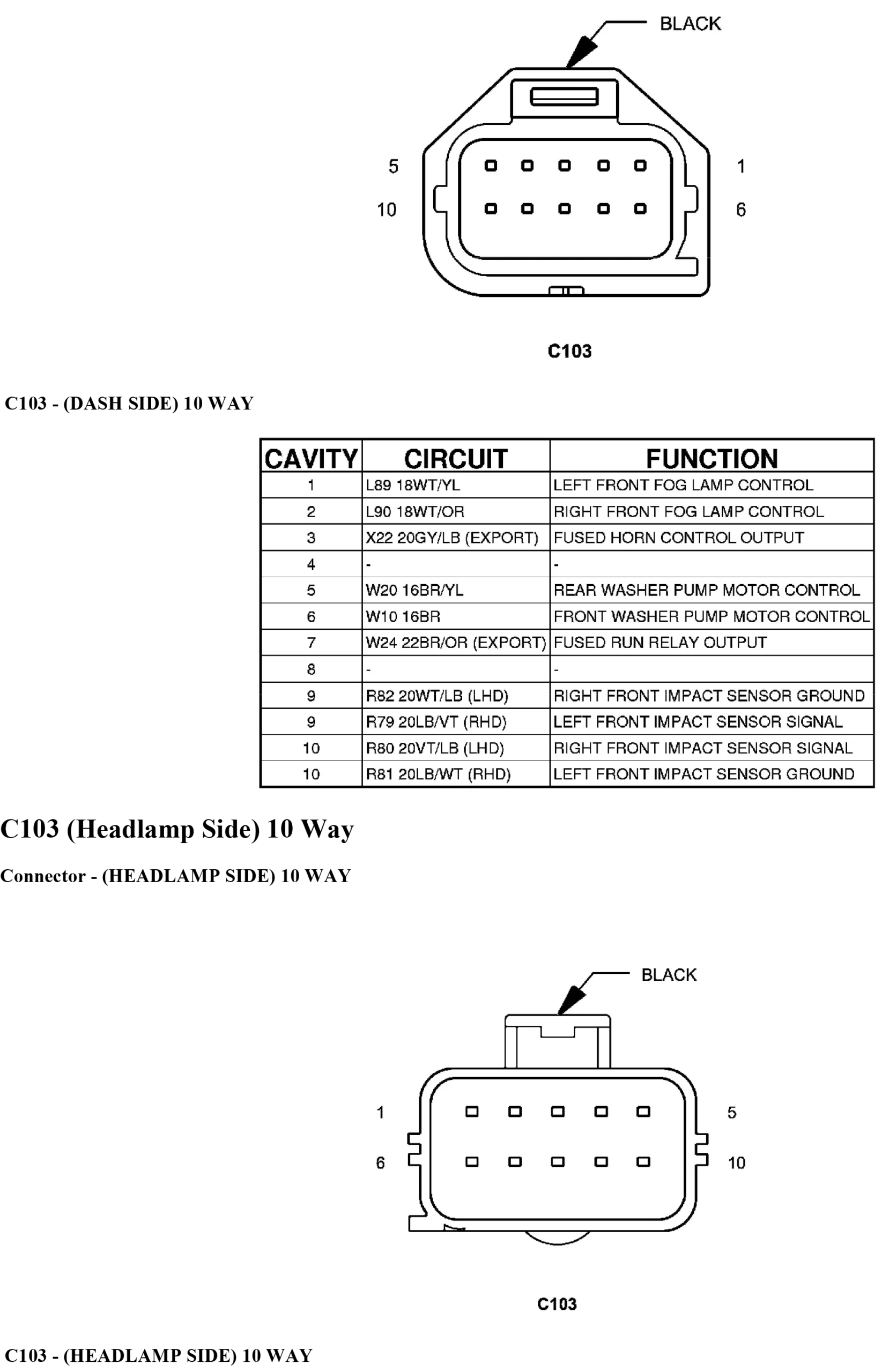

- Vistas de conectores.
- Diagramas de fluidos.
- Diagramas por número ECM.
- Distribución de potencia y tierra.
- Sistemas de bolsas de aire.
- Frenos antibloqueo – Sistemas de control de tracción.
- Sistemas antirrobo y de alarma.
- Sistema de carga.
- Encendedor.
- Control de crucero.
- Elemento calefactor de vidrio.
- Calefacción y aire acondicionado.
- Panel de instrumentos – Portaequipajes.
- Entrada sin llave.
- Iluminación y bocinas.
- Cerraduras eléctricas.
- Computadora de gestión del tren motriz.
- Motor del ventilador del radiador.
- Radio estéreo.
- Sistema de arranque.
- Dirección.
- Conector de remolque.
- Sistemas de control de transmisión.
- Sistema de activación por voz.
- Ventanas.
- Sistemas de limpiaparabrisas y lavaparabrisas.
¿Para quién es?
Para mecánicos, estudiantes de mecánica automotriz y propietarios que buscan resolver fallas eléctricas, identificar cables o verificar conexiones del motor y otros sistemas.
Formato: Archivo PDF
Idioma: Ingles.
Páginas: 580, Tamaño: 154 Mb
Entrega inmediata
Luego de tu compra, recibirás el enlace de descarga directa al correo que registres. Esta es una
descarga digital (PDF) . No se enviará ningún artículo físico.
