Obtén los diagramas eléctricos Toyota Fortuner 2009–2013 PDF, con información técnica de cableado y circuitos para versiones equipadas con motores 2TR-FE y 2KD-FTV.
Este manual eléctrico Toyota Fortuner PDF permite consultar los principales sistemas eléctricos del vehículo, incluyendo control electrónico del motor, arranque, carga, transmisión, ABS, aire acondicionado, SRS, iluminación y sistemas eléctricos de carrocería. El documento también incorpora ubicación de componentes, cableado, puntos de masa y ubicación de relés.
Es un recurso especialmente útil para mecánicos, electricistas automotrices, técnicos y talleres que necesitan interpretar el cableado de una Toyota Fortuner, localizar componentes o diagnosticar una falla eléctrica.
Motores incluidos
- 2TR-FE
- 2KD-FTV — incluye diagramas de control del motor para versiones con y sin VN Turbocharger.
Contenido principal del manual Diagramas Eléctricos Toyota Fortuner 2009–2013 PDF.

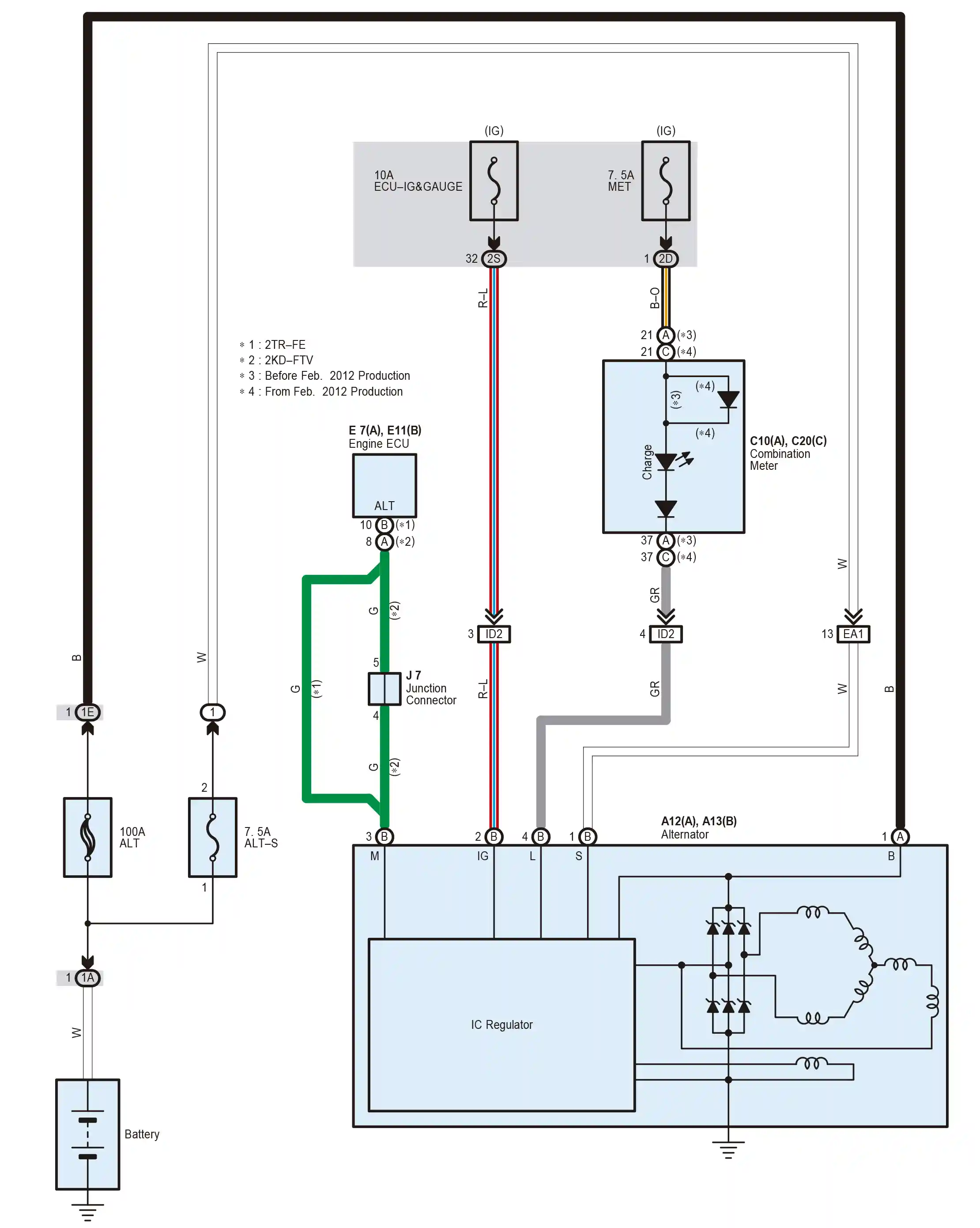

- Sistema de carga y alternador
- Sistema de arranque
- Control electrónico del motor 2TR-FE
- Control electrónico del motor 2KD-FTV
- Sistema de encendido
- Transmisión automática, ECT e indicador A/T
- Sistema ABS
- Aire acondicionado delantero y trasero
- Sistema antirrobo
- Sistema SRS / Airbag
- Bloqueo de diferencial central y trasero
- Alimentación eléctrica y puntos de masa
- Tablero de instrumentos
- Faros halógenos y HID, neblineros e iluminación
- Limpiaparabrisas y lavaparabrisas
- Cierre centralizado y control inalámbrico
- Elevalunas y espejos eléctricos
- Cámara y sensores de asistencia de estacionamiento
- Sistema de audio
- Sistema de comunicación multiplex CAN

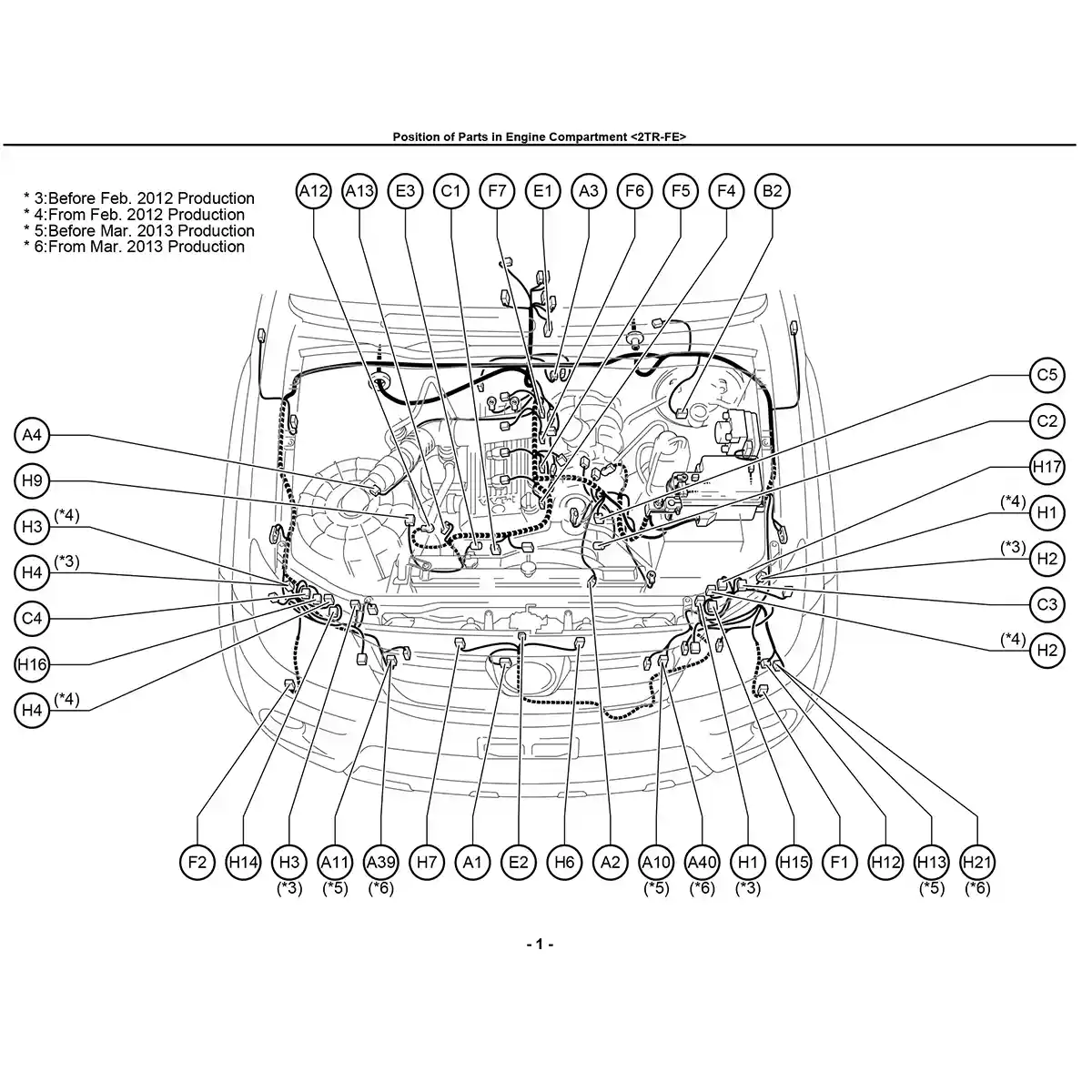

- Ubicación de componentes, cableado y relés
Compatibilidad
Marca: Toyota
Modelo: Fortuner
Años: 2009–2013
Motores indicados en el manual: 2TR-FE / 2KD-FTV
Contenido: Diagramas eléctricos / Wiring Diagrams
Formato: PDF digital, 377 Paginas, 10 MB
Al completar su compra se enviará un enlace de descarga a su correo. Asegúrese de que su dirección de correo electrónico sea la correcta.: Ayuda de compra al cliente
Descarga inmediata en PDF por Google Drive
El producto es 100% digital, de descarga inmediata, entregado en formato PDF mediante Google Drive. Compatible con computadora, tablet o celular, aunque es mejor usar computadora para navegar de mejor manera. No se envía material físico.
