Diagramas Eléctricos RAM 1500 2011 PDF – Manual Completo de Cableado Automotriz

Si buscas los diagramas eléctricos de RAM 1500 2011 en PDF, este manual técnico contiene información detallada para realizar diagnósticos eléctricos de manera rápida y precisa.

Los esquemas están organizados por sistemas y muestran el recorrido completo del cableado, conectores, fusibles, relés, empalmes, tierras (grounds), módulos electrónicos y componentes del vehículo.

Es una herramienta indispensable para:

• Talleres automotrices.
• Técnicos electricistas.
• Mecánicos especializados.
• Centros de diagnóstico.
• Estudiantes de mecánica automotriz.

Compatible con los siguientes motores

• RAM 2011 3.7L V6
• RAM 2011 4.7L Flex Fuel V8
• RAM 2011 5.7L HEMI V8

Contenido del manual

El manual incluye diagramas completos de:

Sistemas eléctricos generales

• Procedimientos para pruebas de circuitos eléctricos
• Distribución de energía (Power Distribution)
• Distribución de tierras (Ground Distribution)
• Ubicación de fusibles
• Sistema de batería
• Sistema de carga
• Sistema de arranque

Gestión electrónica del motor

• PCM / Control del motor
• Engine Performance
• Sensores
• Actuadores
• Sistema de comunicación CAN (Computer Data Lines)

Confort y carrocería

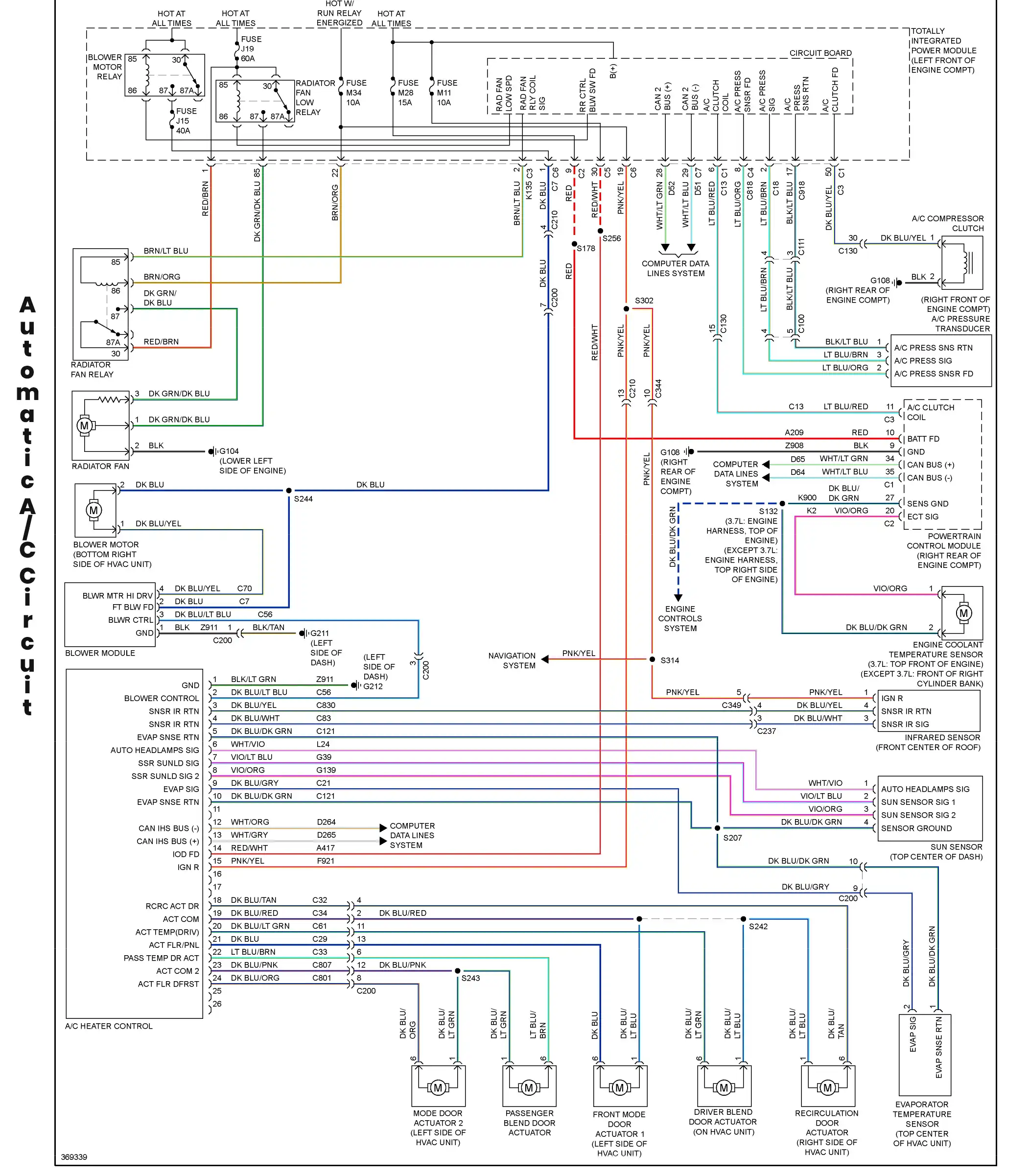

• Aire acondicionado (A/C)
• Módulo de carrocería (BCM)
• Sistema antirrobo
• Memorias
• Navegación
• Radio
• Instrument Cluster
• Sistema de advertencias
• Desempañador

Iluminación

• Faros delanteros
• Luces exteriores
• Luces interiores
• Bocina

Accesorios eléctricos

• Seguros eléctricos
• Elevavidrios eléctricos
• Espejos eléctricos
• Asientos eléctricos
• Sunroof
• Limpiaparabrisas y lavaparabrisas
• Cruise Control

Sistemas de seguridad

• ABS (Anti-Lock Brake System)

Transmisión

• Diagramas eléctricos de transmisión

Información adicional

• Diagramas suplementarios
• Procedimientos de impresión
• Información técnica adicional

Entrega

✅ Descarga digital inmediata.

Una vez confirmado el pago podrás descargar el archivo PDF desde tu cuenta. No se realizan envíos físicos.

Información adicional

• Marca: RAM
• Año: 2011
• Formato: PDF Digital
• Idioma: Inglés
• Color: Sí
• Tipo de archivo: Manual de Diagramas Eléctricos
• Entrega: Descarga inmediata
• Páginas: 217, Peso: 90Mb
